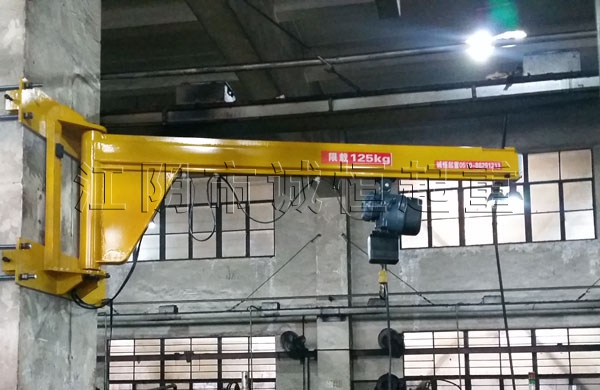

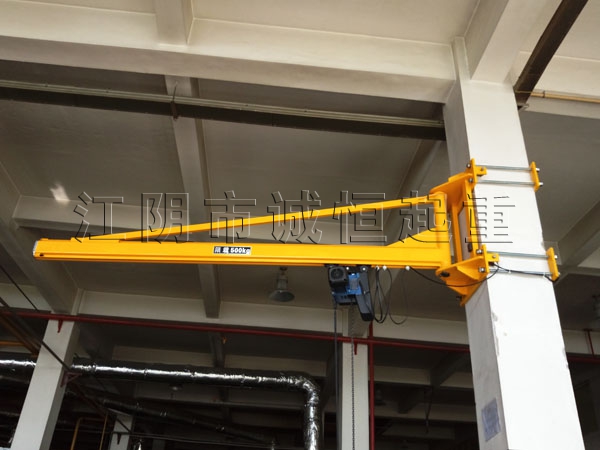

墻壁式旋臂起重機（又稱 壁柱式旋臂起重機 壁柱式旋臂吊 壁柱式旋臂吊 墻壁吊 墻壁式旋臂起重機） 墻壁吊是由支架、旋臂裝置及環鏈電動葫蘆等組成。旋臂固定在墻壁或水泥柱上，可根據用戶需求進行回轉?；剞D(zhuǎn)部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。

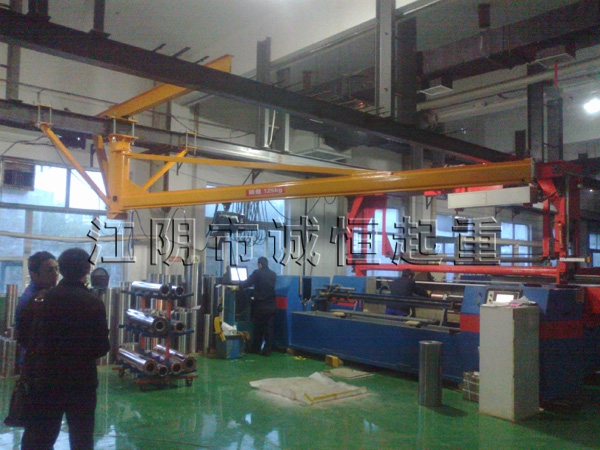

墻壁式旋臂吊其優點就是可以直接安裝在墻面或定柱上，或者也可以安裝在機器設備上，從而不需要占用任何地面空間。
|
BZQ型系列墻壁式起重機 |
|||||||||
|
起重量 |
型號 |
旋臂梁型材 |
運行方式 |
旋轉方式 |
旋轉半徑 |
起升高度 |
總高度 |
旋轉角度 |
起升速度 |
|
Kg |
BZQ |
工字鋼I、KBKC軌道K |
電動D、手動S、手拉鏈L |
電動D、手動S |
R(m) |
h(m) |
H(m) |
A(度) |
單、雙速(m/min) |
|
125 |
BZQ01 |
K、I |
D、S、L |
D、S |
2、3、4、5、6、7 |
2、3、4、5 |
4、5、6、7 |
180 |
8、8/2 |
|
250 |
BZQ02 |
10、10/2.5、4、4/1 |
|||||||
|
500 |
BZQ05 |
10、10/2.5、5、5/1.25 |
|||||||
|
1000 |
BZQ10 |
I |
D、L |
5、5/1.25、8、8/2 |
|||||
|
2000 |
BZQ20 |
4、4/1 |
|||||||
